Техническая информация по направляющим HIWIN серии RG

Модели серии RG обладают сверхвысокой жесткостью и грузоподъемностью. Угол контакта составляет 45°. Благодаря линейной рабочей поверхности соприкосновения минимизируется деформация из-за воспринимаемых нагрузок и достигается очень высокая жесткость и грузоподъемность во всех 4 направлениях действия нагрузки. Линейные направляющие серии RG обеспечивают высокую производительность в особо точном производстве и имеют большой ресурс.

Преимущества и особенности
Серия RG оснащена роликами в качестве элементов качения вместо стальных шариков. Роликовая серия обеспечивает сверхвысокую жесткость и очень высокую грузоподъемность. Серия RG спроектирована с углом контакта 45 градусов. Упругая деформация линейной контактной поверхности во время нагрузки значительно уменьшается, что обеспечивает большую жесткость и более высокую грузоподъемность во всех четырех направлениях. Линейные направляющие серии RG обеспечивают высокую производительность на высокоточном производстве при более длительном сроке службы.

Оптимальная конструкция
Для обеспечения оптимальной структуры каретки и рельса был выполнен анализ FEM. Уникальный дизайн дорожек качения серии RG обеспечивает плавное линейное перемещение.
Сверхвысокая жесткость системы
В серии RG в качестве тел качения использованы ролики. Ролики имеют большую площадь контакта по сравнению с шариками и характеризуются большей грузоподъёмностью и жёсткостью.
Сверхвысокая грузоподъёмность
Благодаря четырем рядам роликов, расположенных под углом контакта 45 градусов, линейная направляющая серии RG имеет равные значения нагрузки в радиальном, обратном радиальном и поперечном направлениях. Серия RG обладает более высокой грузоподъемностью при меньших размерах, чем обычные линейные направляющие шарового типа.
Увеличенный срок службы
По сравнению с шаровыми телами качения, контактное давление роликовых элементов качения распределяется по линии. Таким образом, концентрация напряжений была значительно снижена, а серия RG обеспечивает более длительный срок службы.
Базовая динамическая грузоподъёмность (на 100 км пробега) соответствует стандартам ISO (ISO14728-1).

Основываясь на базовой динамической грузоподъёмности и фактической нагрузке, срок службы может быть рассчитан по формуле:
_{данная формула отличается от расчёта срока службы для обычной шариковой
направляющей}

Если принять во внимание внешние факторы, на срок службы направляющей существенно влияют условия эксплуатации, жёсткость дорожек качения и температурные факторы. Взаимосвязь между ними отображена в формуле:

Где коэффициенты жёсткости, температуры и нагрузки такие же, как и для шариковых направляющих. По сравнению с обычными шариковыми направляющими, серия RG имеет более высокую грузоподъёмность, что ведёт к увеличению срока службы.

Пояснение к формулам
L : Номинальный срок службы	C : Базовая динамическая нагрузка	f_t : Температурный коэффициент
P : Расчётная нагрузка	f_h : Коэффициент жёсткости	fw : Коэффициент нагрузки

Конструкция серии RG

Система ротации роликов: каретка, рельс, торцевое уплотнение, дорожки качения, ролики
Смазочна система: смазочный ниппель и масляный адаптер
Защита от пыли: торцевое, нижнее и двойное торцевое уплотнение, заглушка, скребок

Маркировка серии RG

Серия RG подразделяется на взаимозаменяемые и невзаимозаменяемые модели. Их размер идентичен. Единственным различием между двумя типами является то, что сменный тип каретки и рельса могут свободно меняться и их точность ограничивается P- классом. Номер модели серии RG включает в себя размер, тип, класс точности, класс натяга и т.д.

Типы кареток и направляющих

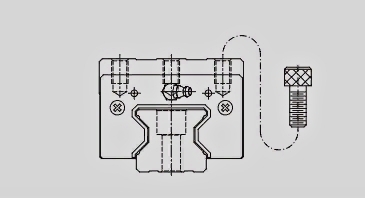

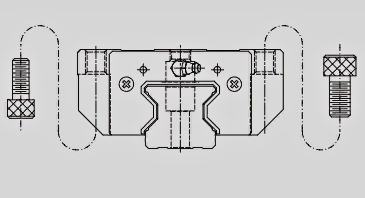

Типы кареток
HIWIN предлагает прямоугольные и фланцевые каретки для своих профильных рельсовых направляющих. Благодаря более низкому профилю и большей установочной поверхности фланцевые блоки идеальны при работе с большими нагрузками и высокими моментами.

Также HIWIN предлагает рельсы с верхним и нижним креплением.

Технические данные по типам кареток и направляющих

Тип	Модель	Фрма каретки	Высота (mm)	Длина рельса (mm)	Область применения
Прямоугольный	RGH-CA RGH-HA		28 ⇓ 90	100 ⇓ 4000	Автоматические системы Транспортное оборудование Центры с ЧПУ Машины для резки Шлифовальные станки с ЧПУ Литьевые машины Фрезерные станки Оборудование с высокой жёсткостью конструкции Оборудование с высокими требовниями к нагрузке Электроэррозионное оборудование
Фланцевый	RGW-CC RGW-HC		24 ⇓ 90	100 ⇓ 4000

Типы направляющих
В дополнение к стандартному верхнему креплению рельса, HIWIN также предлагает нижний тип крепления рельса

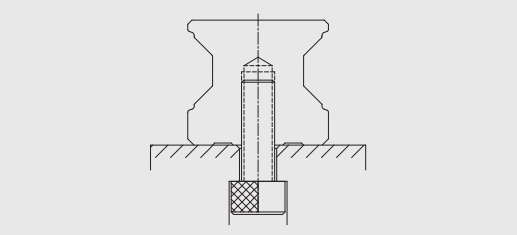

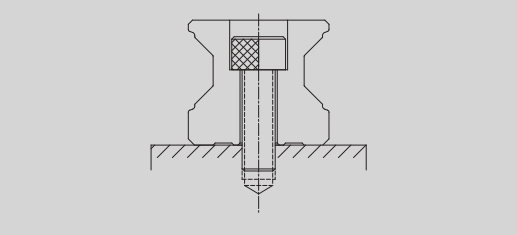

Крепление сверху	Крепление снизу

Классы точности

Модели серий RG можно разделить на четыре класса, в зависимости от точности:
высокий (H), прецизионный (P), супер прецизионный (SP) и ультра прецизионный (UP)

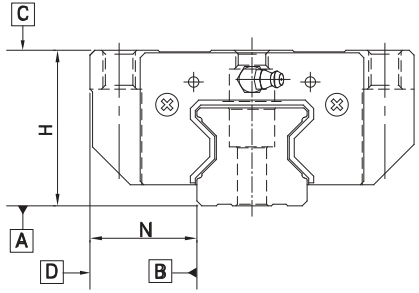

Технические данные по классам точности

Выбор зависит от требований к машине, на которую устанавливаются профильные рельсовые направляющие

Точность невзаимозаменяемых систем							_{единица: mm}
Серия / типоразмер	Классы точности	Допустимые отклонения по высоте Н	Допустимые отклонения по ширине N	Среднее отклонение по высоте H	Среднее отклонение по ширине N	Параллельность поверхности С каретки к поверхности A	Параллельность поверхности D каретки к поверхности B
RG 15, 20	H	±0.03		0.01		смотри таблицу "Допустимое отклонение параллельности"
	P	0 -0.03		0.006
	SP	0 -0.015		0.004
	UP	0 -0.008		0.003
RG 25, 30, 35	H	±0.04		0.015
	P	0 -0.04		0.007
	SP	0 -0.02		0.005
	UP	0 -0.01		0.003
RG 45, 55	H	±0.05		0.015	0.02
	P	0 -0.05		0.007	0.01
	SP	0 -0.03		0.005	0.007
	UP	0 -0.02		0.003	0.005
RG 65	H	±0.07		0.02	0.025
	P	0 -0.07		0.01	0.015
	SP	0 -0.05		0.007	0.01
	UP	0 -0.03		0.005	0.007
Точность взаимозаменяемых систем							_{единица: mm}
Серия / типоразмер	Классы точности	Допустимые отклонения по высоте Н	Допустимые отклонения по ширине N	Среднее отклонение по высоте H	Среднее отклонение по ширине N	Параллельность поверхности С каретки к поверхности A	Параллельность поверхности D каретки к поверхности B
RG 15, 20	H	±0.03		0.01		смотри таблицу "Допустимое отклонение параллельности"
	P	±0.015		0.006
RG 25, 30, 35	H	±0.04		0.015
	P	±0.02		0.007
RG 45, 55	H	±0.05		0.015	0.02
	P	±0.025		0.007	0.01
RG 65	H	±0.07		0.02	0.025
	P	±0.035		0.01	0.015

Допустимое отклонение параллельности

Длина рельса (mm)	Точность µm
Длина рельса (mm)	H	P	SP	UP
∼100	7	3	2	2
100∼200	9	4	2
200∼300	10	5	3
300∼500	12	6	3
500∼700	13	7	4
700∼900	15	8	5	3
900∼1.100	16	9	6	3
1.100∼1.500	18	11	7	4
1.500∼1.900	20	13	8	4
1.900∼2.500	22	15	10	5
2.500∼3.100	25	18	11	6
3.100∼3.600	27	20	14	7
3.600∼4.000	28	21	15	7

Преднатяг

Для каждой профильной рельсовой направляющей можно установить преднатяг. Для этого используются негабаритные ролики. Обычно в профильных рельсовых направляющих есть отрицательная ширина в свету между поверхностью качения и роликами, чтобы повысить жёсткость и точность. Серия профильных рельсовых направляющих RG предлагает три стандартных вида преднатяга для различного применения при разных условиях.

Технические данные по классам преднатяга

Класс	Код	Натяг	Условия применения
Лёгкий преднатяг	Z0	0.02C~0.04C	Неизменное направление нагрузки, незначительные толчки и необходимая точность
Средний преднатяг	ZA	0.07C~0.09C	Требуется высокая точность и жёсткость системы
Высокий преднатяг	ZB	0.12C~ 0.14C	Требуется очень высокая точность и жёсткость, вибрации и толчки

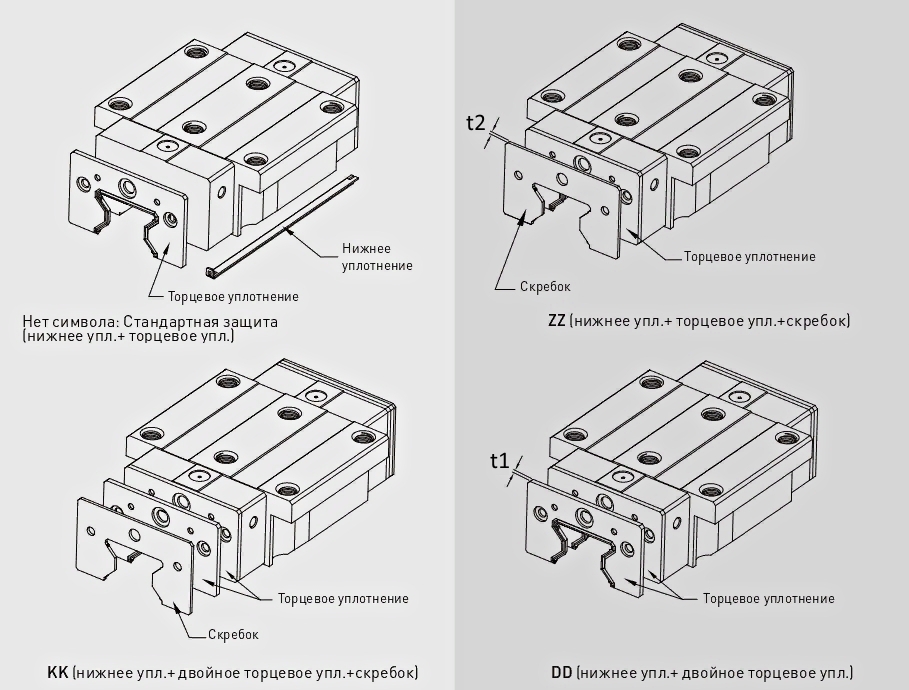

Система защиты от пыли и загрязнений

Обозначения для систем защиты от пыли
В случае потребности в данных аксессуарах, укажите следующие коды после номера модели.

Технические данные по системам защиты от загрязнений

Торцевое и нижнее уплотнения
Для предотвращения сокращения срока службы по причине попадания стальной стружки или пыли внутрь каретки

Двойное торцевое уплотнение
Усиливает очищающий эффект, загрязняющие частицы устраняются полностью

_{Размеры торцевого уплотнения в mm}
Размер	Толщина t1	Размер	Толщина t1
RG 15 ES	2.2	RG 35 ES	2.5
RG 20 ES		RG 45 ES	3.6
RG 25 ES		RG 55 ES	3.6
RG 30 ES	2.4	RG 65 ES	4.4

Скребок
Скребок удаляет горячую стальную стружку и крупные загрязнения

_{Размеры скребка в mm}
Размер	Толщина t1	Размер	Толщина t1
RG 15 SC	1.0	RG 35 SC	1.5
RG 20 SC		RG 45 SC
RG 25 SC		RG 55 SC
RG 30 SC	1.5	RG 65 SC

Заглушки для крепёжных отверстий рельса
Предотвращают попадание загрязнений в отверстия под крепёжные болты. Поставляются вместе с рельсовой направляющей

_{Размеры заглушек в mm}
Типоразмер	Винт	Диаметр D	Толщина H	Типоразмер	Винт	Диаметр D	Толщина H
RGR 15	M4	7.65	1.1	RGR 35	M8	14.3	3.3
RGR 20	M5	9.65	2.2	RGR 45	M12	20.3	4.6
RGR 25	M6	11.3	2.5	RGR 55	M14	23.5	5.5
RGR 30	M8	14.3	3.3	RGR 65	M16	26.6	5.5

Смазывающий картридж для системы линейного перемещения

Преимущества применения смазывающего картриджа: Чистота и экологичность. Длительное использование и отсутствие затрат на техническое обслуживание. Отсутствие ограничений по установке. Легкость монтажа и демонтажа. Выбор различных видов смазки. Использование в специальных условиях.

Стандартная и максимальная длина рельса

Наш интернет магазин предлагает различные варианты как стандартной, так и нестандартной длины рельса под нужды клиента. Рекомендуемый нестандартный размер длины рельса не должен превышать ½ размера шага (Р). Грамотный подбор длины предотвращает нестабильность конца рельса.

L=(n-1)*P+2*E, где

L - общая длина направляющей (мм);
n - количество крепежных отверстий;
P - расстояние между двумя отверстиями(мм);
E - расстояние от центра последнего отверстия до края(мм).

Таблица длин направляющих

Стандартная и максимальная длина направляющей

Серия/Типоразмер	RGR15	RGR 20	RGR 25	RGR 30	RGR 35	RGR 45	RGR 55	RGR 65
Стандартная длина	160(5)	220(7)	220(7)	280(7)	280(7)	570(11)	780(13)	1270(17)
	220(7)	280(9)	280(9)	440(11)	440(11)	885(17)	1020(17)	1570(21)
	340(11)	340(11)	340(11)	600(15)	600(15)	1200(23)	1260(21)	2020(27)
	460(15)	460(15)	460(15)	760(19)	760(19)	1620(31)	1500(25)	2620(35)
	580(19)	640(21)	640(21)	1000(25)	1000(25)	2040(39)	1980(33)
	700(23)	820(27)	820(27)	1640(41)	1640(41)	2460(47)	2580(43)
	940(31)	1000(33)	1000(33)	2040(51)	2040(51)	2985(57)	2940(49)
	1120(37)	1180(39)	1240(41)	2520(63)	2520(63)	3090(59)	3060(51)
	1360(45)	1360(45)	1600(53)	3000(75)	3000(75)	-	-
Шаг (P)	30	30	30	40	40	52.5	60	75
Расстояние до края (Es)	20	20	20	20	20	22.5	30	35
Max. стандартная длина	4000(133)	4000(133)	4000(133)	3960(99)	3960(99)	3930(75)	3900(65)	3970(53)
Max. Длина	4000	4000	4000	4000	4000	4000	4000	4000

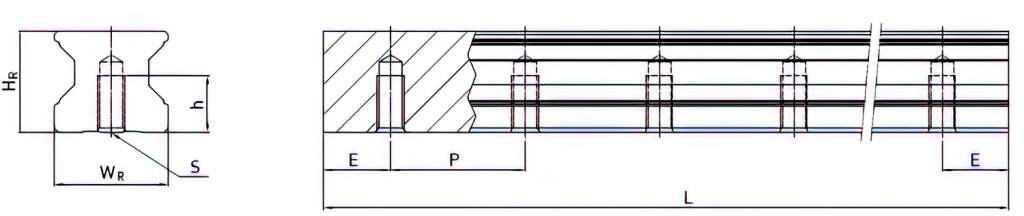

Размеры RGR-T (крепление снизу)

Модель	Размеры направляющей(мм)						Масса
Модель	W_r	H_r	S	h	P	E	кг/м
RGR15T	15	16.5	M5×0.8P	8	30	20	1.86
RGR20T	20	21	M6×1P	10	30	20	2.76
RGR25T	23	23.6	M6×1P	12	30	20	3.36
RGR30T	28	28	M8×1.25P	15	40	20	4.82
RGR35T	34	30.2	M8×1.25P	17	40	20	6.48
RGR45T	45	38	M12×1.75P	24	52.5	22.5	10.83
RGR55T	53	44	M14×2P	24	60	30	15.15
RGR65T	63	53	M20×2.5P	30	75	35	21.24

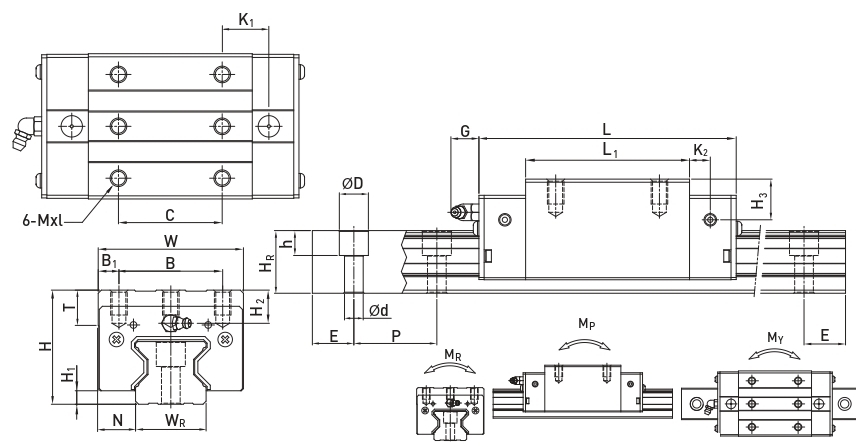

Размеры серии RG

Серия RGH-CA / RGH-HA

Таблица с техническими данными

Модель	Установ. размеры (mm)		Размеры каретки (mm)									Размеры направляющей (mm)				Крепёж. винт	Баз. динам. нагр.	Баз. стат. нагр.	Номинал. статич. момент			Масса
	H/ H₁	N	W	B/ B₁	C	L₁/ L	K₁	K₂/ G	Mxl	T	H₂/ H₃	W_R/ H_R	D	h/ d	P/ E	(mm)	C (kN)	c₀ (kN)	M_R kN-m	M_P kN-m	M_Y kN-m	Каретка kg	Рельс kg/m
RGH 15CA	28 4	9.5	34	26 4	26	45 68	13.4	4.7 5.3	M4* 8	6	7.6 10.1	15 16.5	7.5	5.7 4.5	30 20	M4* 16	11.3	24	0.311	0.173		0.22	1.8
RGH 20CA	34 5	12	44	32 6	36	57.5 86	15.8	6 5.3	M5* 8	8	8.3	20 21	9.5	8.5 6	30 20	M5* 20	21.3	46.7	0.647	0.46		0.37	2.76
RGH 20HA					50	77.5 106	18.8										26.9	63	0.872	0.837		0.49
RGH 25CA	40 5.5	12.5	48	35 6.5	35	64.5 97.9	20.75	7.25 12	M6* 8	9.5	10.2 10	23 23.6	11	9 7	30 20	M6* 20	27.7	57.1	0.758	0.605		0.55	3.08
RGH 25HA					50	81 114.4	21.5										33.9	73.4	0.975	0.991		0.7
RGH 30CA	45 6	16	60	40 10	40	71 109.8	23.5	8 12	M8* 10	9.5	9.5 10.3	28	14	12 9	40 20	M8* 25	39.1	82.1	1.445	1.06		0.82	4.41
RGH 30HA					60	93 131.8	24.5										48.1	105	1.846	1.712		1.07
RGH 35CA	55 6.5	18	70	50 10	50	79 124	22.5	10 12	M8* 12	12	16 19.6	34 30.2	14	12 9	40 20		57.9	105.2	2.17	1.44		1.43	6.06
RGH 35HA					72	106.5 151.5	25.25										73.1	142	2.93	2.6		1.86
RGH 45CA	70 8	20.5	86	60 13	60	106 153.2	31	10 12.9	M10* 17	16	20 24	45 38	20	17 14	52.5 22.5	M12* 35	92.6	178.8	4.52	3.05		2.97	9.97
RGH 45HA					80	139.8 187	37.9										116	230.9	6.33	5.47		3.97
RGH 55CA	80 10	23.5	100	75 12.5	75	125.9 183.7	37.75	12.5 12.9	M12* 18	17.5	22 27.5	53 44	23	20 16	60 30	M14* 45	130.5	252	8.01	5.4		4.62	13.98
RGH 55HA					95	173.8 232	51.9										167.8	348	11.15	10.25		6.4
RGH 65CA	90 12	31.5	126	76 25	70	160 232	60.8	15.8 12.9	M16* 20	25	15	63 53	26	22 18	75 35	M16* 50	213	411.6	16.20	11.59		8.33	20.22
RGH 65HA					120	223 295	67.3										275.3	572.7	22.55	22.17		11.62

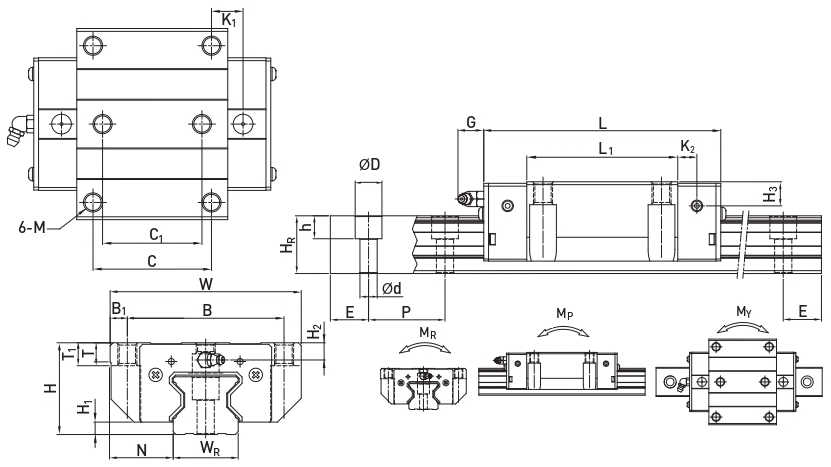

Серия RGW-CC / RGW-HC

Таблица с техническими данными

Модель	Установ. размеры (mm)		Размеры каретки (mm)										Размеры направляющей (mm)				Крепёж. винт	Баз. динам. нагр.	Баз. стат. нагр.	Номинал. статич. момент			Масса
	H/ H₁	N	W	B/ B₁	C	C₁	L₁/ L	K₁	K₂/ G	M	T/ T₁	H₂/ H₃	W_R/ H_R	D	h/ d	P/ E	(mm)	C (kN)	c₀ (kN)	M_R kN-m	M_P kN-m	M_Y kN-m	Каретка kg	Рельс kg/m
RGW 15CC	24 4	16	47	38 4.5	30	26	45 68	11.4	4.7 5.3	M5	6 6.95	3.6 61	15 16.5	7.5	5.7 4.5	30 20	M4* 16	11.3	24	0.311	0.173		0.23	1.8
RGW 20CC	30 5	21.5	63	53 5	40	35	57.5 86	13.8	6 5.3	M6	8 10	4.3	20 21	9.5	8.5 6	30 20	M5* 20	21.3	46.7	0.647	0.46		0.44	2.76
RGW 20HC							77.5 106	23.8										26.9	63	0.872	0.837		0.62
RGW 25CC	36 5.5	23.5	70	57 65	45	40	64.5 97.9	15.75	7.25 12	M8	9.5 10	62 6	23 23.6	11	9 7	30 20	M6* 20	27.7	57.1	0.758	0.605		0.67	3.08
RGW 25HC							81 114.4	24										33.9	73.4	0.975	0.991		0.86
RGW 30CC	42 6	31	90	72 9	52	44	71 109.8	17.5	8 12	M10	9.5 10	65 7.3	28	14	12 9	40 20	M8* 25	39.1	82.1	1.445	1.06			4.41
RGW 30HC							93 131.8	28.5										48.1	105	1.846	1.712		1.42
RGW 35CC	48 65	33	100	82 9	62	52	79 124	16.5	10 12		12 13	9 12.6	34 30.2		12 9	40 20		57.9	105.2	2.17	1.44		1.6	6.06
RGW 35HC							106.5 151.5	30.25										73.1	142	2.93	2.6		2.21
RGW 45CC	60 8	37.5	120	100 10	80	60	106 153.2	21	10 12.9	M12	14 15	10 14	45 38	20	17 14	52.5 22.5	M12* 35	92.6	178.8	4.52	3.05		3.22	9.97
RGW 45HC							139.8 187	37.9										116	230.9	6.33	5.47		4.41
RGW 55CC	70 10	43.5	140	116 12	95	70	125.5 183.7	27.75	12.5 12.9	M14	16 17	12 17.5	53 44	23	20 16	60 30	M14* 45	130.5	252	8.01	5.4		5.18	13.98
RGW 55HC							173.8 232	51.9										167.8	348	11.15	10.25		7.34
RGW H5CC	90 12	53.5	170	142 14	110	82	160 232	40.8	15.8 12.9	M16	22 23	15	63 53	26	22 18	75 35	M16* 50	213	411.6	16.20	11.59		11.04	20.22
RGW H5HC							223 295	72.3										275.3	572.7	22.55	22.17		15.75
